Descriptif

Broyeur WC, Le poste de relevage Minilift F en pose hors sol vidange les toilettes. Deux raccordements supplémentaires comme un lavabo, une douche, un urinoir ou encore un bidet vont permettre l ‘installation dans des espaces non-raccordable à une évacuation gravitaire ou sans pente suffisante

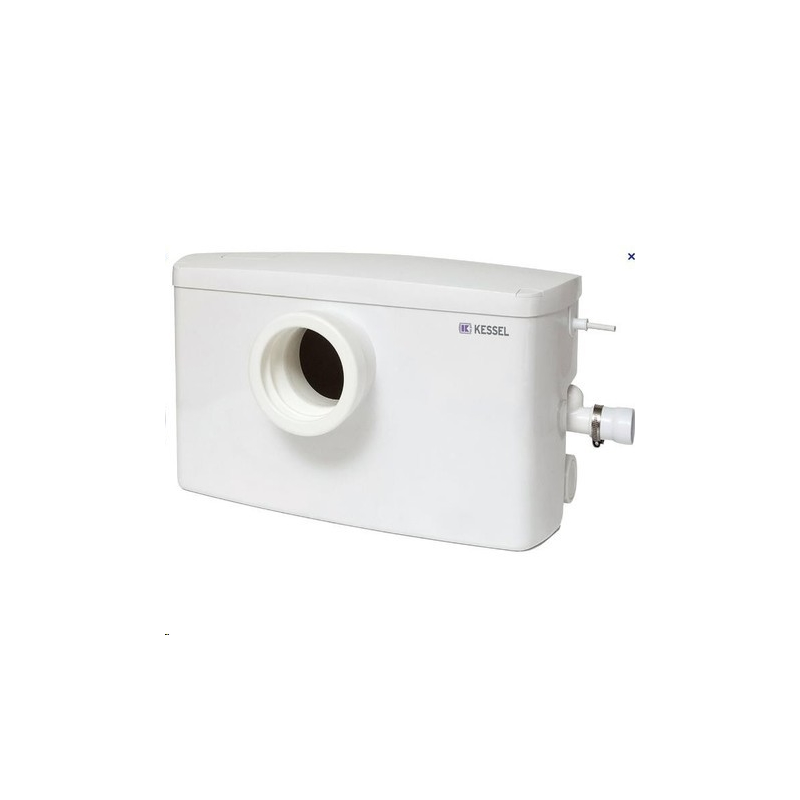

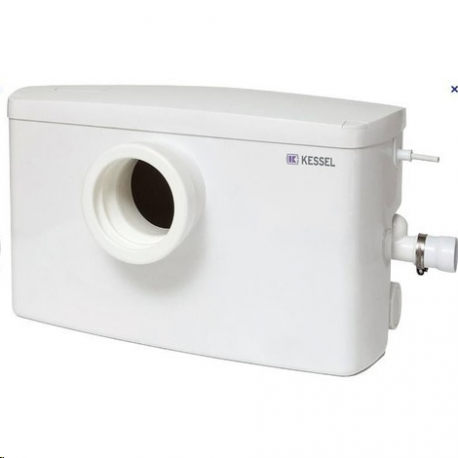

Poste de relevage Minilift F pose hors-sol à l'abri du gel
Le petit poste de relevage prêt au raccordement pour eaux usées avec et sans matières fécales convient pour l'évacuation des eaux usées de toilettes individuelles. La cuve en composite (ABS) est équipée d’un dispositif antiretour, d'un filtre à charbon actif, d’une fonction d'alarme, ainsi que d'une arrivée horizontale DN 100 et de deux arrivées latérales DN 40. Le gestionnaire intégré contrôle le petit poste de relevage via un système de détection pneumatique de niveau.

Modèle
Nature du système: Installation individuelle
Dispositif anti-retour: intégré
Refoulement: horizontal

Caractéristiques générales
Couleur: blanc
Norme: EN 12050-3
Nature des eaux usées: Eaux vannes
Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel
État à la livraison: prêt au raccordement

Dimensions
Poids net: 7,33 kg
Poids brut: 7,53 kg
Longueur: 488 mm
Largeur: 237 mm
Hauteur: 285 mm
Dimensions d'emballage, longueur: 600 mm
Dimensions d'emballage, largeur: 240 mm
Dimensions d’emballage, hauteur: 330 mm

Cuve/corps de base
Diamètre extérieur (DA) de refoulement: 28 mm
Distance du milieu du tube de sortie jusqu’au fond de la cuve: 108 mm
Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 180 mm
Diamètre nominal de l’arrivée (DA): 110 mm
Diamètre nominal de l’arrivée (DN): 100 mm
Nombre d’arrivée: 3
Volume utile: 4 l
Volume de la cuve: 11 l

Aide à l'installation

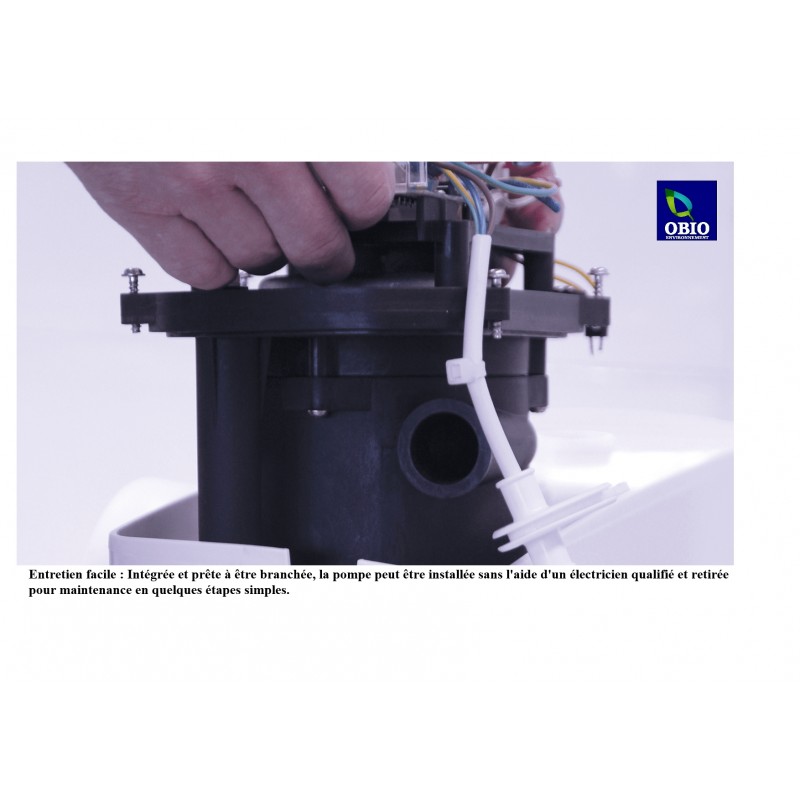

Nombre de pompes: 1
Type de raccord: Fiche d'alimentation 2 pôles
Courant nominal: 2,8 A
Longueur du câble d'alimentation de la pompe: 1,6 m
Classe de protection: I
Catégorie de protection de la pompe: IP 44
Surveillance de la température: intégré
Température maximale du fluide refoulé (refoulement ininterrompu): 35 °C
Hauteur de relevage maxi: 6,4 m
Régime: 2900 U/min
Puissance P1: 0,65 kW
Puissance P2: 0,35 kW
Mode de fonctionnement: S3 – 30 %
Type de câble d'alimentation de la pompe: H07RN-F 3G, 0,75  mm²
Type de rotor: Outil tranchant

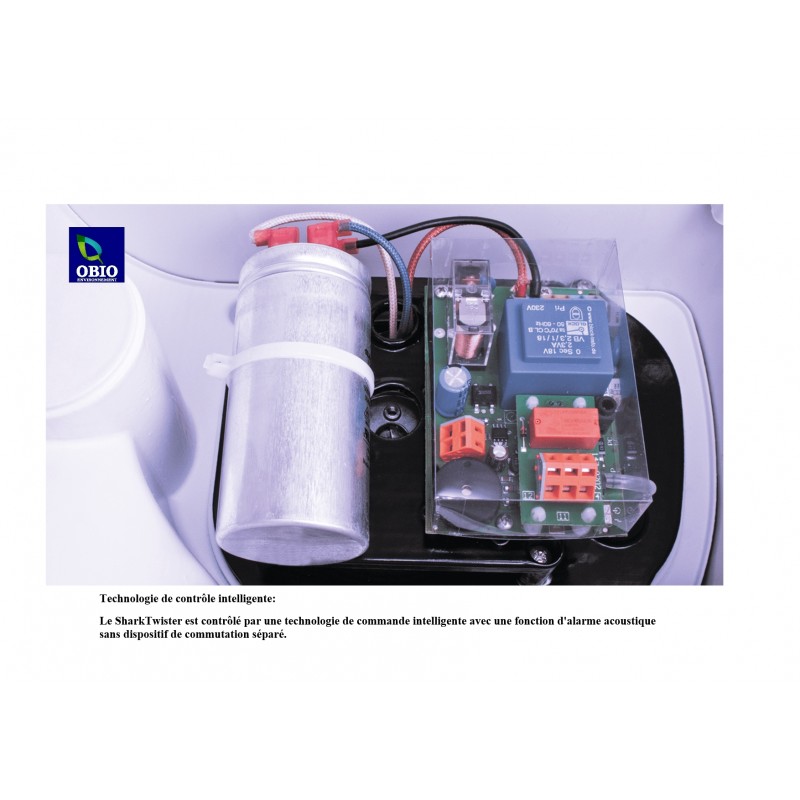

Commande
Type de détection du niveau: pneumatique
Tension de service: 230 V
Type de raccord: Fiche d'alimentation 2 pôles
Courant nominal: 2,8 A
