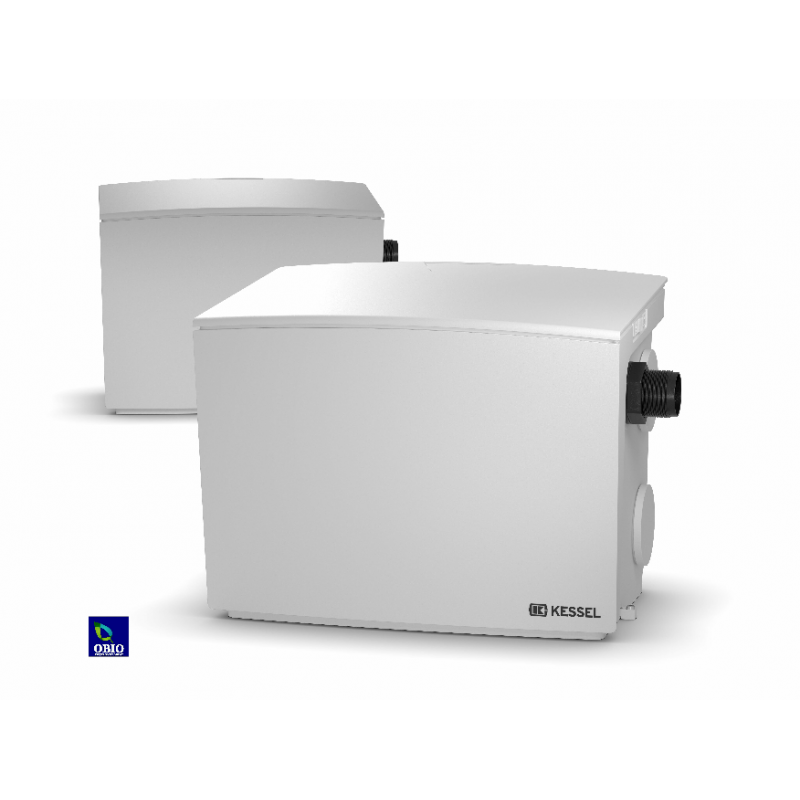

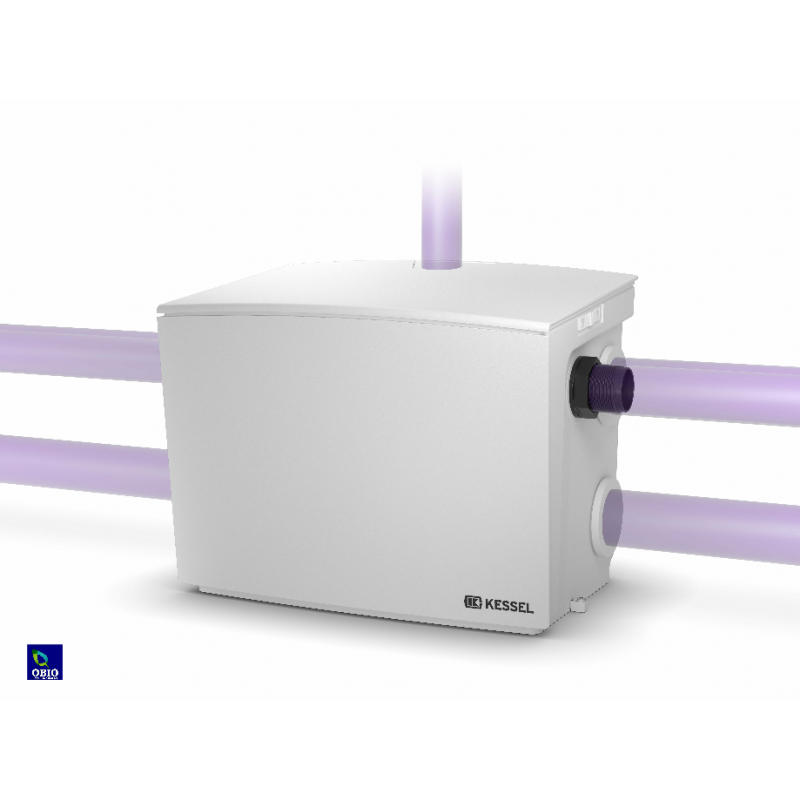

Poste de relevage Minilift S KTP 300, pose hors-sol

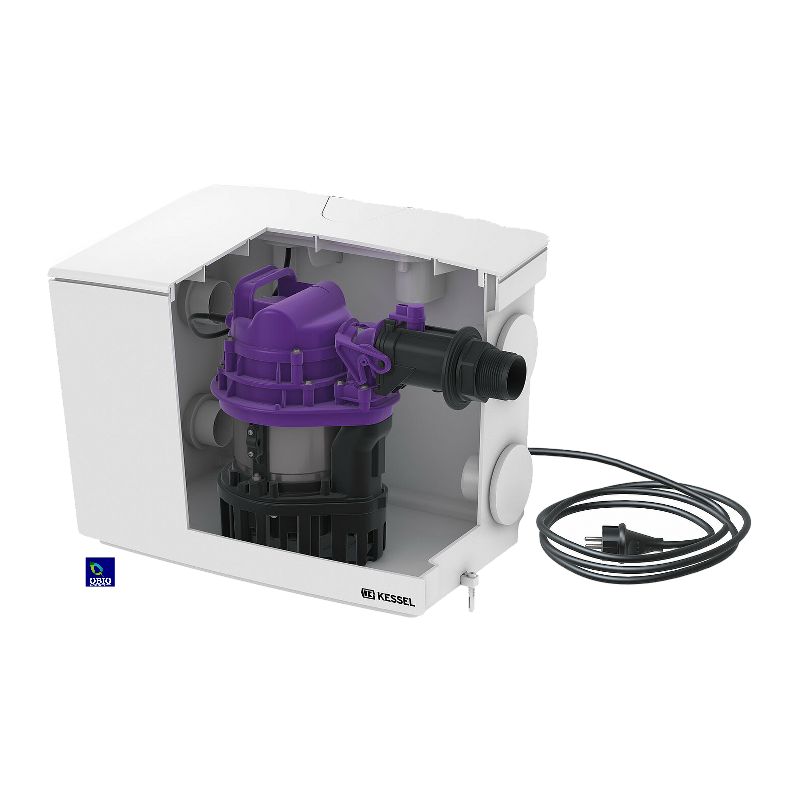

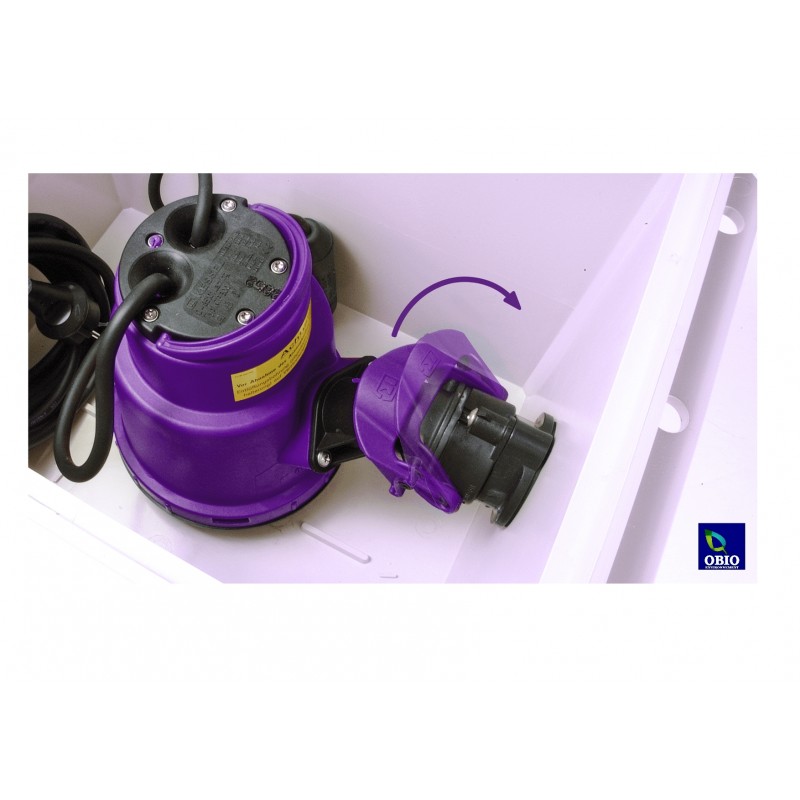

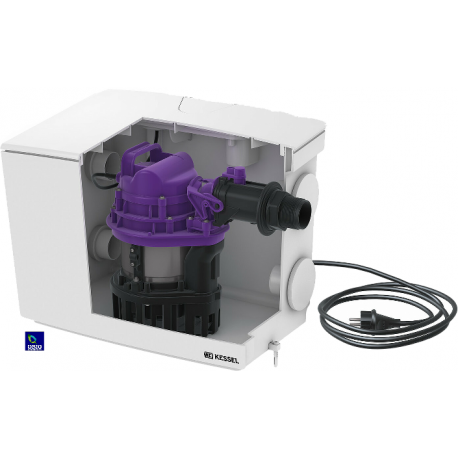

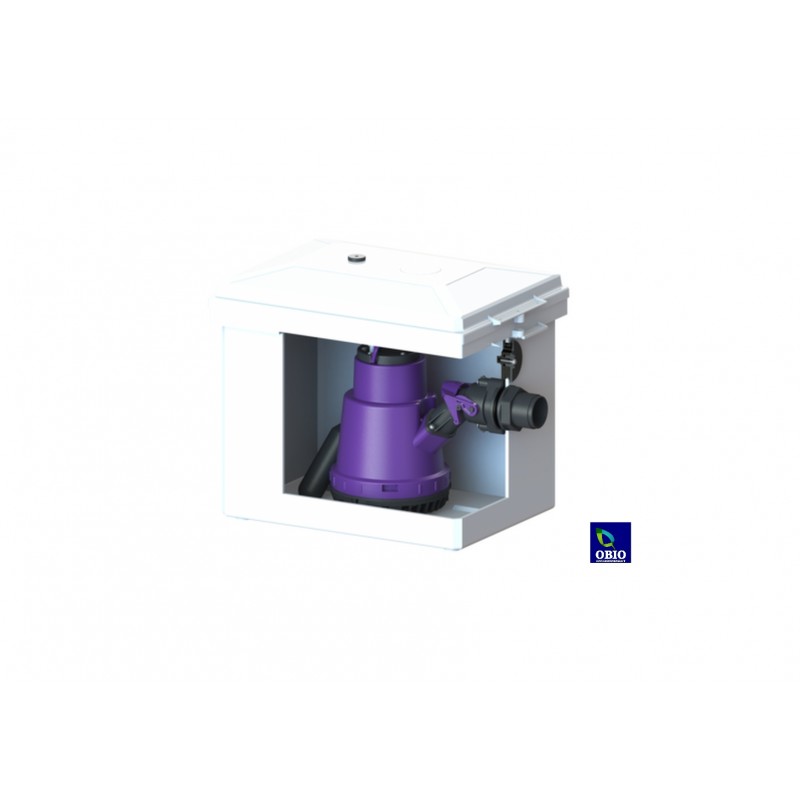

Le petit poste de relevage à usage limité Minilift S prêt au raccordement convient à la vidange des eaux usées domestiques, idéalement pour le raccordement de la douche, de la baignoire, du lavabo, de l'évier, du lave-vaisselle ou de la machine à laver. La pompe submersible avec interrupteur à flotteur peut être retirée facilement à l’aide des fermetures manuelles. La cuve en composite comprend un compartiment de pompe ouvert et est résistante aux eaux usées agressives. Grâce à ses nombreuses arrivées (4x DN 50 à l’horizontale, 1x DN 40 à la verticale) et ses sorties adaptables, le poste offre des possibilités flexibles et simples pour un montage sur site. - Résistance à l’eau chaude et à l’eau saline - Dispositif anti-retour côté pression intégré en usine - Pompe performante avec roue vortex assurant une sécurité de fonctionnement maximale - Maintenance sans outils

Modèle
Nature du système: Installation individuelle
Type de commande: Flotteur
Dispositif anti-retour: intégré
Refoulement: horizontal

Caractéristiques générales
Couleur: blanc
Norme: EN 12050-2
Nature des eaux usées: Eaux grises

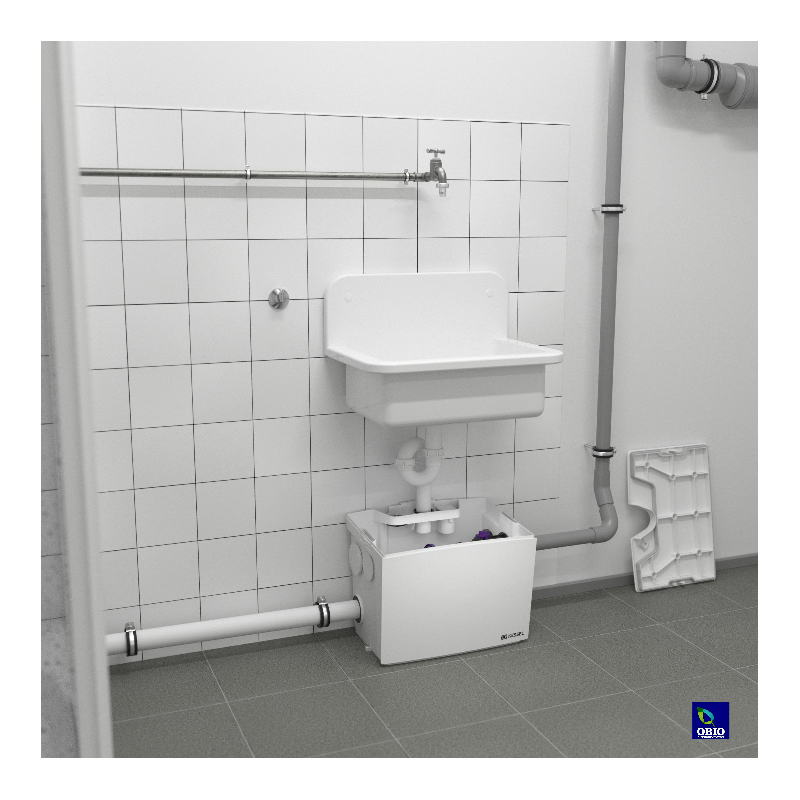

Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel

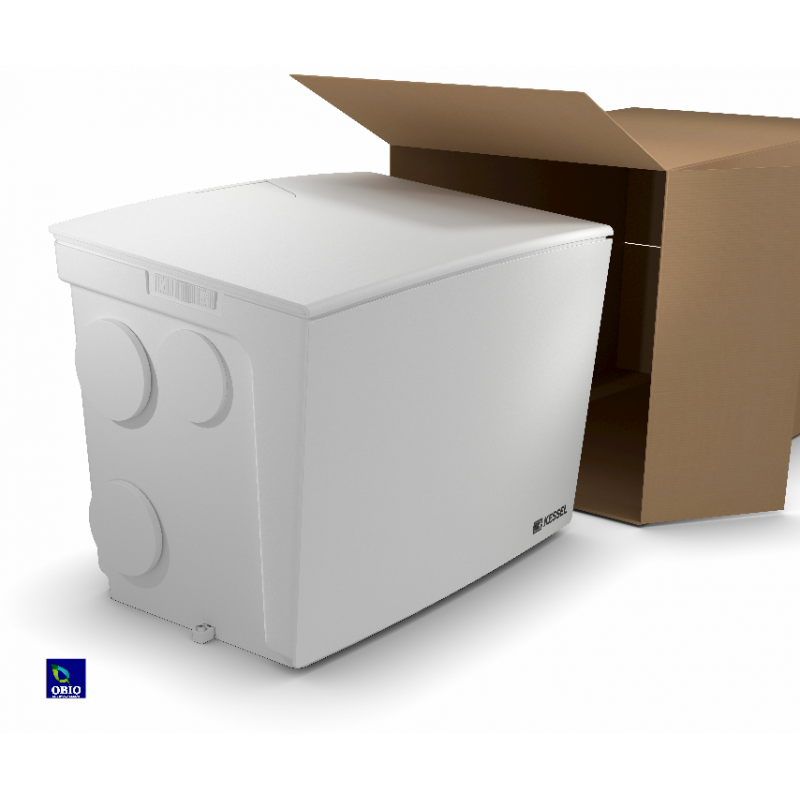

État à la livraison: prêt au raccordement
ATEX: non

Dimensions
Poids net: 10 kg
Poids brut: 10,33 kg
Longueur: 425 mm
Largeur: 300 mm
Hauteur: 340 mm
Dimensions d'emballage, longueur: 455 mm
Dimensions d'emballage, largeur: 380 mm
Dimensions d’emballage, hauteur: 350 mm

Cuve/corps de base
Diamètre nominal de refoulement (DN): 32
Diamètre extérieur (DA) de refoulement: 40 mm
Nombre d’arrivée: 5
Volume de la cuve: 30 l
Arrivée verticale (DN): 40
Arrivée horizontale (DN): 50

Aide à l'installation
Pompe: KTP 300
Nombre de pompes: 1
Poids, pompe: 4,5 kg
Type de raccord: Fiche d'alimentation 2 pôles
Courant nominal: 1,6 A
Classe de protection: I
Catégorie de protection de la pompe: IP 68 (3 m)
Surveillance de la température: intégré
Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C
Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C
Capacité de refoulement maxi: 8 m³/h
Hauteur de relevage maxi: 6 m
Régime: 2800 U/min
Puissance P1: 0,34 kW
Puissance P2: 0,21 kW
Mode de fonctionnement: S1
Fusible requis (protection de ligne): C 16 A
Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm²
Type de rotor: Roue vortex
Passage libre: 10 mm
Longueur du câble d'alimentation de la pompe: 5 m

Commande
Nature de détection du niveau: Flotteur
Type de détection du niveau: mécanique
Fréquence du réseau: 50 Hz
Tension de service: 230 V
Type de raccord: Fiche d'alimentation 2 pôles
Courant nominal: 1,6 A
Fusible requis (protection de ligne): C 16 A
